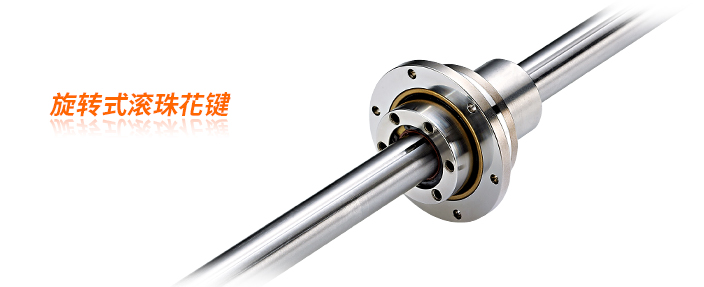

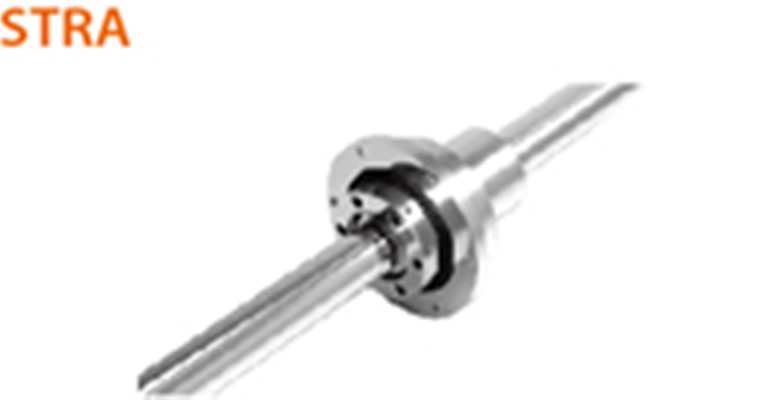

旋轉式滾珠花鍵是在花鍵軸外徑上設有3列負荷鋼珠列，并采用哥德牙設計讓3列鋼珠可同時承受順、逆時針之扭矩，以增加使用壽命及剛性。

花鍵帽外徑上有直接裝設的特殊軸承，且借由花鍵帽的旋轉或停止，讓花鍵帽能同時具備2種模式的運動：旋轉與直線。各鋼珠列通過裝在花鍵帽內的特殊合成樹脂循環器，持續進行整列循環運動，所以，即使將花鍵軸從花鍵帽中抽出，鋼珠也不會脫落。

產品特性

定位精度高
花鍵牙型為哥德牙，在施加預壓后旋轉方向沒有間隙，能有效提高其精度。

小型的設計
將花鍵軸承套與支撐軸承設計為一體化結構，且花鍵重量輕，能實現小型及輕量的設計。

安裝簡便
花鍵軸承套與支撐軸承一體成形，組裝時只需將螺絲與軸承套固定在支撐座上即可，十分簡便。

支撐軸承剛性佳
作動時精密花鍵側支撐軸承設計45?接觸角，承受具相同軸向與徑向力。

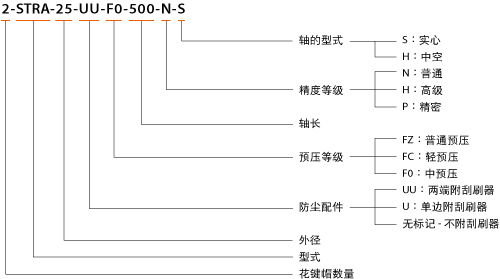

規格定義

尺寸表
