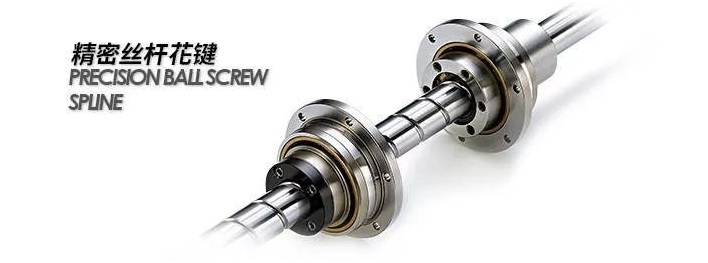

精密絲桿花鍵PBSA系列

定位精度高;重量輕、體積小;安裝簡便;支撐軸承剛性佳;噪音低、運動流暢;

       隨著工業制造的智能化推進，許多創新產品應勢而生，PMI推出的滾珠花鍵系列產品就是這樣的一種產品，其專門應用于智能化的SCARA機器人、裝配機器人、自動裝載機、機械加工中心的ATC裝置等，以及適用于旋轉與直線運動的組合裝置等智能機械裝備。

       PMI滾珠花鍵系列產品非常契合亙旺的智慧工廠產品體系，因此對于亙旺及其服務的客戶來說，這是一種極大促進智能化的好產品。

滾珠花鍵與滾珠絲桿兩者容易混淆，其實它們是不同的。滾珠絲桿是將旋轉運動轉換成直線運動，滾珠花鍵是一種滾動導軌花鍵，通過滾珠在與軸相連的槽道中的滾動，可以在進行直線運動的同時傳遞扭矩。比如PMI精密絲桿花鍵其軸上有相交之滾珠絲桿溝槽及滾珠花鍵溝槽。螺帽和花鍵帽外徑上有直接裝設的特殊軸承。且藉由精密絲桿花鍵的旋轉或停止，讓單一支絲桿能同時具備3種模式的運動：旋轉與直線和螺旋。

作為一種新型的線性運動系統，PMI滾珠花鍵比普通花鍵更能適應特殊的要求，因為其精確的線性運動和扭矩的傳遞都是通過滾珠實現的。而花鍵上的滾珠更能確?；ㄦI軸螺母座的精確運動?？梢詫我宦菽甘┘宇A壓，是它適應震振動、負載沖擊、高精度定位、高速運動等特殊要求的重要保證。

PMI滾珠花鍵產品的特點：

定位精度高：

花鍵牙型為哥德牙，在施加預壓后旋轉方向沒有間隙，能有效提高其精度。

重量輕、體積小

精密絲桿花鍵將螺帽與支撐軸承設計為一體化結構，重量輕，能實現小型及輕量的設計。

安裝簡便：

由于使用循環器，即使將花鍵帽從花鍵軸中抽出，鋼珠也不會脫落。

支撐軸承剛性佳：

作動時精密螺桿須有較高軸向力，因此將支撐軸承設計45?接觸角，具有高軸向剛性；精密花鍵側支撐軸承設計45?接觸角，承受具相同軸向與徑向力。

噪音低、運動流暢：

滾珠螺桿采用端蓋式回流的方式，可實現低噪音與平滑流暢的運動。

大負荷容量： 因鋼珠滾動溝槽采用特殊加工成型，溝槽采用哥德牙型30°接觸角，在徑向和扭矩方向都具有較大的負荷容量。

旋轉間隙為「零」：

通過施加預壓的角接觸構造，使旋轉方向的間隙可為零，從而提高剛性。

高剛性：

由于接觸角大，可視情況施加恰當?shù)念A壓，所以能獲得很高的扭矩剛性和力矩剛性。

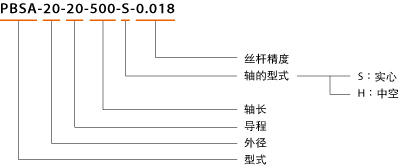

規格定義

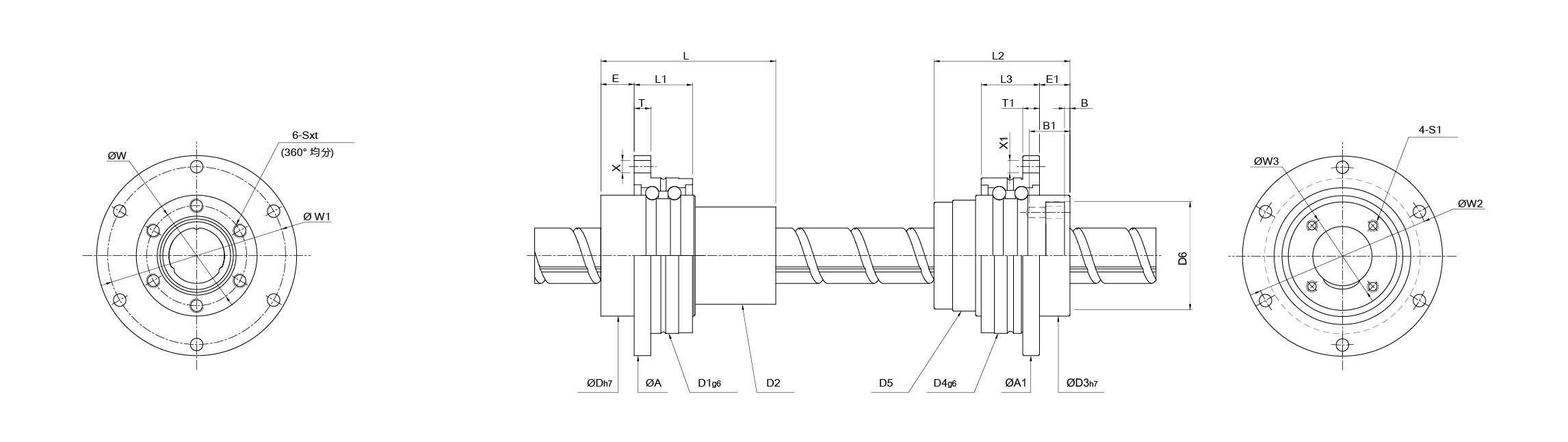

PBSA尺寸表

軸徑	軸內徑	基本額定負荷		基本額定負荷		靜態容許力矩 MA (N?m)	花鍵外徑		L	X	W1	A	D1g6	T	L1	W	S×t	E	支撐軸承基本額定負荷		質量		2D-CAD (DWG)	3D-CAD
		Ca (kN)	Co (kN)	CT (N?m)	COT (N?m)		Dh7	D2											Ca (kN)	Co (kN)	帽 (kg)	桿 (kg/m)		STEP	IGES
16	11	6.9	12.4	31.4	34.3	60	36	31	50	4.5	56	64	48	6	21	30	M4×0.7P×6	10	6.74	6.36	0.33	1.09
20	14	10.1	17.8	56.8	55.8	120	43.5	35	63	4.5	64	72	56	6	21	36	M5×0.8P×8	12	7.49	8.16	0.48	1.76
25	18	15.2	25.3	105	103	180	52	42	71	5.5	75	86	66	7	25	44	M5×0.8P×8	13	9.45	10.65	0.75	2.33
