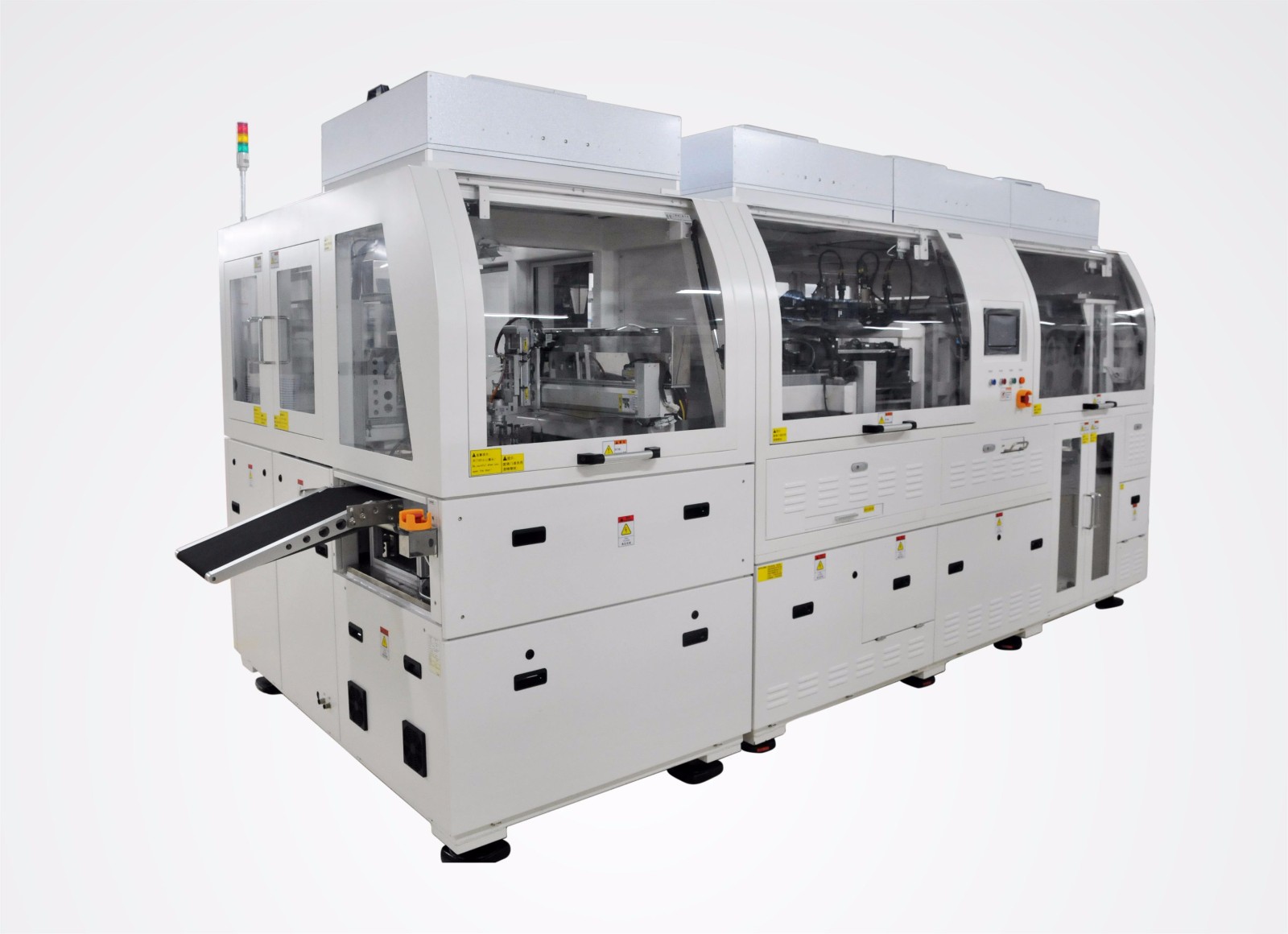

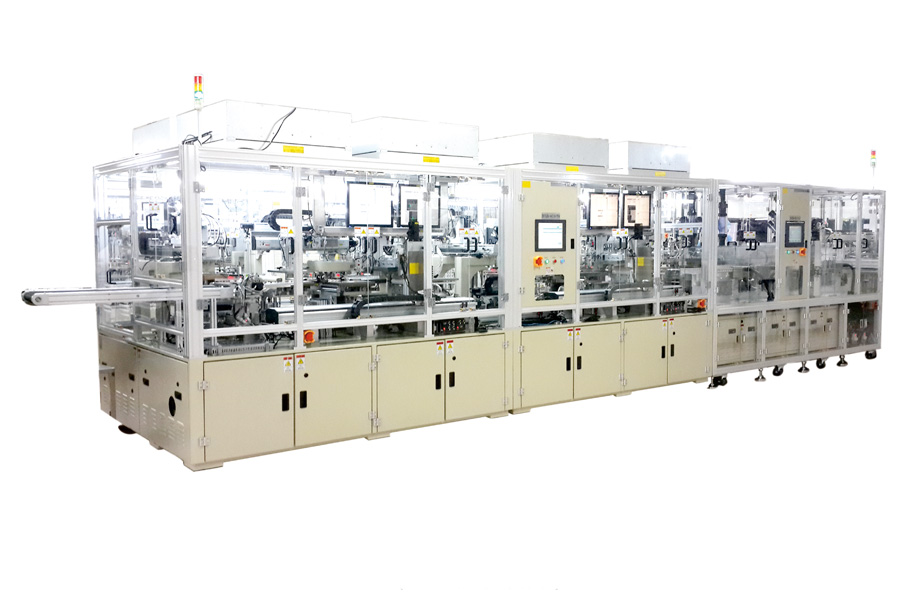

全自動清洗貼片生產線主要由Tray盤上料部、玻璃清洗部、偏光片貼附部組成。全自動偏光片貼附機的主要功能是將各種偏光片自動貼裝在基片上；玻璃清洗部的主要功能是將切割完成后的玻璃表面清潔干凈，便于貼片等工序。中途不需人工操作，完全由本生產線自動完成LCD玻璃的清洗和偏光片貼附的全過程。
● 貼片主要工藝參數均實現數字化控制：貼片的X，Y位置，貼片的壓力,保證生產的一致性， 最大程度地降低換產品種類時的調試時間；
● 采用CCD自動對位矯正，產品精度大幅提高，定位采用整套伺服系統，精度高，穩定性高；
● 觸摸屏操作，方便設備調試；
● 手動方式可對所有的部件單獨操作，方便機器的調整；
● 真空氣壓檢測報警，具有聲光報警功能；
● 工作空間采用凈化單元除塵，保證了貼片質量；
● 使用電器比例閥，實現貼合壓力配方化；
● PLC控制，穩定可靠；
● 具有靜電消除裝置。
1、產線名稱 | 17寸全自動清洗偏貼生產線 | 12寸全自動清洗偏貼生產線 |
2、產能 | 9秒/pcs（5-7寸時）, 10秒/pcs（7-10寸時）, 11秒/pcs（10-17寸時） | 8秒/pcs（產品規格為7寸） |
3、玻璃要求 | Panel size ：Max：17″ (X向：390 * Y向：250)mm | Panel size ：Max：12.1″ (X向：200* Y向：285)mm |
4、偏光片要求 | POL size ： Max：17″ (X向：390 * Y向：250)mm | POL size ：Max：12.1″ (X向：200 * Y向：285)mm |
5、偏光片翹曲度 | 偏光片最大翹曲度10寸以下：7% | 偏光片最大翹曲度10寸以下：7% |
6、偏光片貼附精度（視覺定位） | X向：5-7寸：±0.1 mm | X向：±0.1 mm |
7、Tray尺寸 | size ：Max：500 * 500mm ，Min：360*360mm | size ：Max:450 * 350mm ,Min：250 * 250mm |
8、玻璃清潔 | 毛刷+研磨帶+粘塵膠輥清潔 | 毛刷+研磨帶+粘塵膠輥清潔 |
9、偏光片清潔 | 粘塵膠輥清潔，上下面均清潔 | 粘塵膠輥清潔，上下面均清潔 |
10、產品轉型時間 | 更換新產品調校時間：≤60min | 更換新產品調校時間：≤60min |
11、外形尺寸 | 整線長度：10500mm(不包含下料皮帶) | 整線長度：9200mm(不包含下料皮帶) |
12、整線重量 | 9100Kg(上料機：700 Kg；清洗機：1600 Kg；貼片機：6800 Kg) | 6350Kg(上料機：950 Kg；清洗機：1400 Kg；貼片機：4000 Kg) |
13、氣源 | 壓力：0.5-0.7Mpa 耗氣量：約7000L/Min | 壓力：0.5-0.7Mpa 耗氣量：約6000L/Min |
14、電源 | 上料部單相AC220V ;清洗部3相AC380V；偏貼部3相AC380V； | 上料部單相AC220V ;清洗部3相AC380V；偏貼部3相AC380V； |
15、額定功率 | 19.5KW (上料機：1.5KW 清洗機：4.5KW 貼片機：13.5KW） | 17KW (上料機：1KW 清洗機：4.5KW 貼片機：11.5KW） |
16、真空源 | 負壓：-70Kpa以上；抽真空速度≥700L/min | 負壓：-70Kpa以上；抽真空速度≥700L/min |
17、水源 | 水壓：0.2±0.05Mpa 耗水量：約30L/Min | 水壓：0.2±0.05 Mpa 耗水量：約25L/Min |
