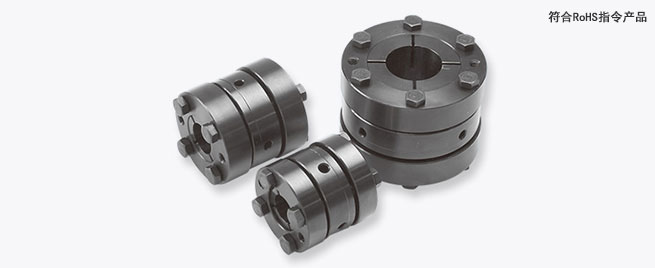

日本三木MIKIPULLEY伺服剛性聯軸器SRG型

超高剛性的剛性聯軸器，為降低轉動慣量作出了貢獻專為伺服電動機開發的超高剛性聯軸器。與撓性聯軸器不同，其結構中沒有用于吸收兩軸的軸心差異的元件，因此具有非常高的扭轉剛性。此外，與撓性聯軸器相比，可以縮小相對于轉矩的外徑，能夠縮小聯軸器的體積，為降低轉動慣量作出了貢獻。

SRG型

專為伺服電動機開發的超高剛性聯軸器。與撓性聯軸器不同，其結構中沒有用于吸收兩軸的軸心差異的元件，因此具有非常高的扭轉剛性。此外，與撓性聯軸器相比，可以縮小相對于轉矩的外徑，能夠縮小聯軸器的體積，為降低轉動慣量作出了貢獻。

貫穿螺栓結構

通過將單側的套筒和轂改為貫穿螺栓結構，只需擰緊單側的加壓螺栓即可連接驅動軸和從動軸。

錐形轉接器

在伺服電動機的錐形軸上安裝選購的錐形轉接器后，可通過摩擦緊固。

夾緊型

也可制作夾緊型剛性聯軸器。

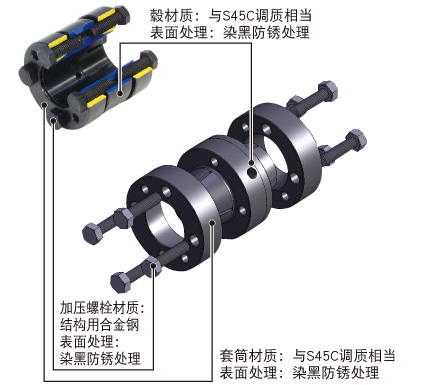

結構和材質

SRG

SRG MODEL

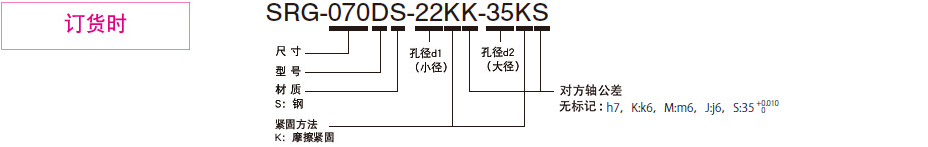

【規格】

型號	d1?d2[mm]		相對于d1?d2標準孔徑[mm]的允許轉矩[N?m]																		最高轉速[min^-1]	扭轉彈性常數[N?m/rad]	轉動慣量[kg?m²]	質量[kg]
型號	最小	最大	16	17	18	19	20	22	24	25	28	30	32	35	36	38	40	42	45	48	最高轉速[min^-1]	扭轉彈性常數[N?m/rad]	轉動慣量[kg?m²]	質量[kg]
SRG-050DS	16	22	90	100	110	120	130	140													15000	60000	0.16×10^-3	0.45
SRG-060DS	18	25			80	100	110	145	180	190											13000	115000	0.29×10^-3	0.67
SRG-070DS	22	35						150	200	220	290	340	390	460							12000	340000	0.55×10^-3	0.85
SRG-080DS	30	48										180	220	270	290	320	360	390	440	490	9500	1335000	1.21×10^-3	1.17

※因為是利用摩擦進行軸連接，允許轉矩由孔徑決定。小孔徑側的允許轉矩值為聯軸器的允許轉矩。

※最高轉速未考慮動平衡。

※扭轉彈性常數、轉動慣量及質量為最大孔徑時的數值。

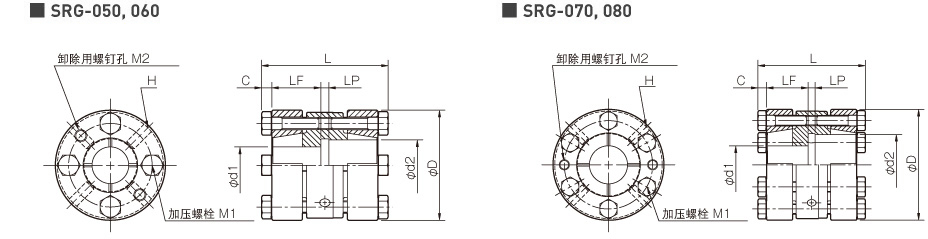

【尺寸】

單位[mm]

型號	標準孔徑d1?d2	D	L	LF	LP	C	H	M1	M2
SRG-050DS	16, 17, 18, 19, 20, 22	48	52.8	20	4	4.4	4-5.1	4-M6	2-M6
SRG-060DS	18, 19, 20, 22, 24, 25	54	62	24	4	5	4-5.1	4-M6	2-M6
SRG-070DS	22, 24, 25, 28, 30, 32, 35	64	62	24	4	5	4-5.1	6-M6	2-M6
SRG-080DS	30, 32, 35, 36, 38, 40, 42, 45, 48	78	63	25.5	4	4	4-5.1	6-M6	2-M6

※加壓螺栓M1和卸除用螺釘孔M2公稱為數量-螺釘公稱。數量是單側轂的數量。
