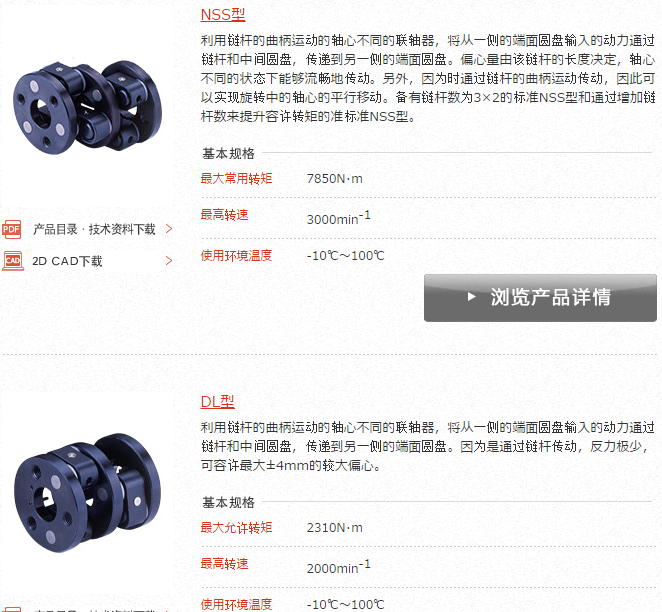

施密特聯軸器NSS型 | DL型

是實現了旋轉中的軸心的平行移動的聯軸器以往多由花鍵軸和通用接頭構成的軸心不同的傳動，通過施密特聯軸器實現了小型化且高效的傳動。施密特聯軸器是利用鏈桿的曲柄運動的軸心不同的聯軸器，將從一側的端面圓盤輸入的動力通過鏈桿和中間圓盤，傳遞到另一側的端面圓盤。軸心的移動量由鏈桿的長度決定，因此不僅能夠在軸心不同的條件下進行傳動，還可以實現旋轉中的軸心的平行移動。用途輥壓成型機、衛生用品生產設備

能夠?qū)崿F(xiàn)軸的平行移動

因為是利用鏈桿的曲柄運動，旋轉停止時、負載運轉中也能夠在變位范圍內自由地平行移動驅動軸、從動軸。

省空間

軸方向比以往的通用接頭+花鍵的組合短，可以得到較大的變位量。

NSS MODEL

【規格】

型號	鏈桿數量	偏心量			轉矩		最高轉速[min^-1]	軸承基本負載[N]	銷節距=圓半徑[m]	轉動慣量[kg?m²]	質量[kg]
型號	鏈桿數量	最小[mm]S×0.25	最大[mm]S×0.95	直線最大[mm]	常用[N?m]	最大[N?m]	最高轉速[min^-1]	C	R	轉動慣量[kg?m²]	質量[kg]
NSS 7.3.7	3×2	9	34	65	49	137	3000	3870	0.024	9.03×10^-4	1.3
NSS 7.7.9	3×2	18	66	128	68	196	2500	3870	0.035	2.69×10^-3	1.9
NSS 10.9.12	3×2	23	85	165	196	600	2000	8920	0.045	1.15×10^-2	4.9
NSS 13.9.14	3×2	23	85	165	350	1060	1800	14120	0.050	2.80×10^-2	10.4
NSS 16.10.16	3×2	25	95	183	640	1850	1500	21570	0.057	5.80×10^-2	15.7
NSS 20.9.20	3×2	23	85	165	1180	3470	1000	30890	0.075	1.61×10^-1	27
NSS 20.9.20/4	4×2	23	85	165	1370	4170	600	30890	0.075	1.80×10^-1	30
NSS 20.9.23/5	5×2	23	85	165	2060	6280	500	30890	0.090	3.08×10^-1	35
NSS 20.9.25/6	6×2	23	85	165	2750	8340	460	30890	0.100	4.48×10^-1	43
NSS 20.9.33/8	8×2	23	85	165	5200	15700	300	30890	0.140	1.19	59
NSS 20.9.39/10	10×2	23	85	165	7850	23500	250	30890	0.170	2.25	79

※鏈桿數量3×2以外時為按訂單生產產品。

※最高轉速未考慮動平衡。

※選擇NSS型施密特聯軸器時，請務必根據第96至99頁的“設計確認事項”考慮壽命時間。

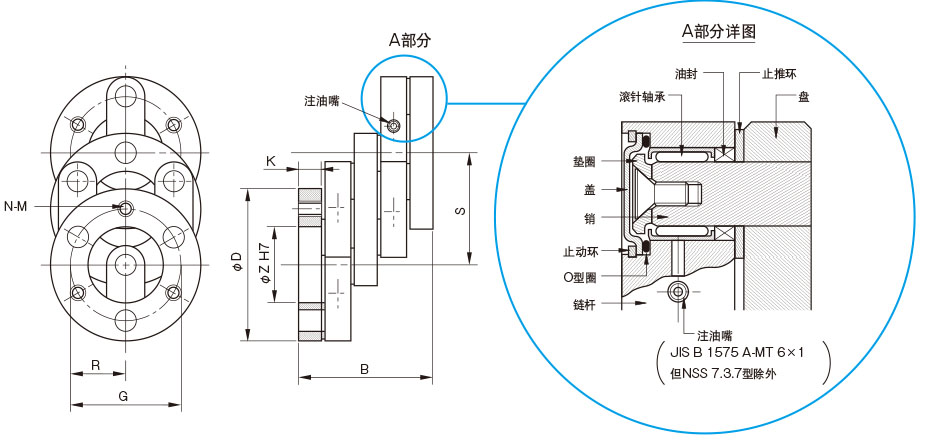

【尺寸】

單位[mm]

型號	D	B	S	Z	G	N	M	K
NSS 7.3.7	70	74	36	25	48	3	M10	10
NSS 7.7.9	92	74	70	45	70	3	M10	10
NSS 10.9.12	120	101	90	50	90	3	M12	15
NSS 13.9.14	140	134	90	55	100	3	M16	22
NSS 16.10.16	160	155	100	60	115	3	M16	25
NSS 20.9.20	200	196	90	80	150	3	M20	30
NSS 20.9.20/4	200	196	90	80	150	4	M20	30
NSS 20.9.23/5	230	196	90	120	180	5	M20	30
NSS 20.9.25/6	250	196	90	120	200	6	M20	30
NSS 20.9.33/8	330	196	90	210	280	8	M20	30
NSS 20.9.39/10	390	196	90	250	340	10	M20	30

DL MODEL

【規格】

型號	鏈桿數量	偏心量[mm]	允許轉矩[N?m]	最高轉速[min^-1]	轉動慣量[kg?m²]	質量[kg]
DL 7.7-02	2×2	±2	93	2000	7.75×10^-4	1.1
DL 7.9-03	2×2	±3	135	1800	2.30×10^-3	1.7
DL 10.12-04	2×2	±4	402	1600	9.98×10^-3	4.4
DL 13.14-04	2×2	±4	706	1400	2.60×10^-2	9.1
DL 16.16-04	2×2	±4	1230	1200	5.10×10^-2	13.9
DL 20.20-04	2×2	±4	2310	1000	1.44×10^-1	24.1

※最高轉速未考慮動平衡。

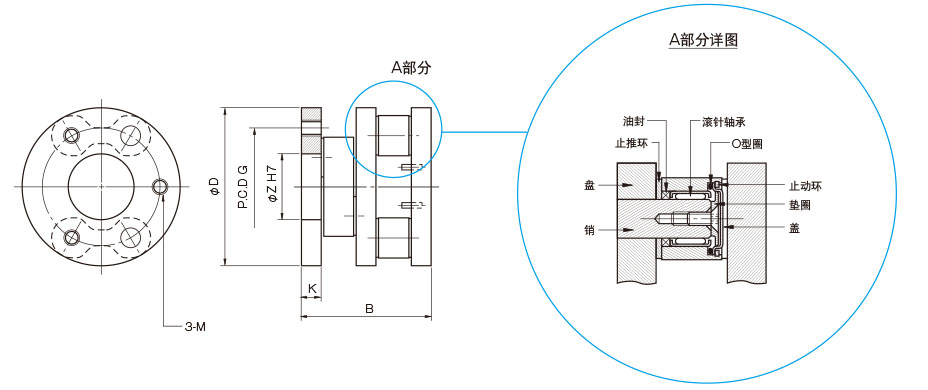

【尺寸】

單位[mm]

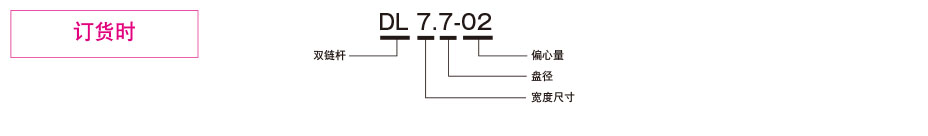

型號	D	B	Z	G	M	K
DL 7.7-02	70	74	25	48	M10	10
DL 7.9-03	92	74	45	70	M10	10
DL 10.12-04	120	101	50	90	M12	15
DL 13.14-04	140	134	55	100	M16	22
DL 16.16-04	160	155	60	115	M16	25
DL 20.20-04	200	196	80	150	M20	30
