日本三木PARAFLEX系列聯軸器

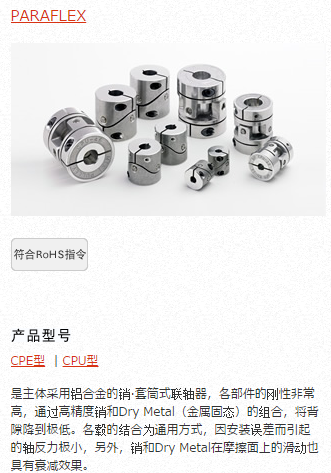

高剛性且背隙極少，通過銷和Dry Metal達到衰減效果是主體采用鋁合金的銷·套筒式聯軸器，各部件的剛性非常高，通過高精度銷和Dry Metal（金屬固態）的組合，將背隙降到極低。各轂的結合為通用方式，因安裝誤差而引起的軸反力極小，另外，銷和Dry Metal在摩擦面上的滑動也具有衰減效果。采用利用摩擦的夾緊方式安裝到軸上，安裝非常方便。備有最大可容許4°偏角的CPU型和最大可容許1°偏角的價廉物美的CPE型。用途表面貼裝機、電火花加工機、摩擦減振效果銷和金屬襯套在摩擦面上的滑動具有減振效果。軸反力極少采用銷和金屬襯套的結構，安裝誤差導致的軸反力極小。金融終端設備、繞線機

摩擦減振效果

銷和金屬襯套在摩擦面上的滑動具有減振效果。

軸反力極少

采用銷和金屬襯套的結構，安裝誤差導致的軸反力極小。

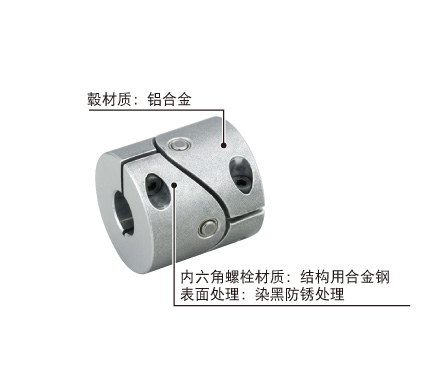

結構和材質

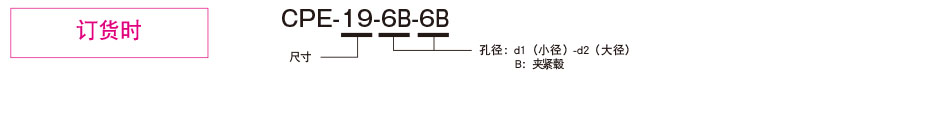

CPE

CPE MODEL

【規格】

型號	轉矩		允許誤差		最高轉速[min^-1]	扭轉彈性常數[N?m/rad]	轉動慣量[kg?m²]	質量[kg]
型號	常用[N?m]	最大[N?m]	偏心[mm]	偏角[°]	最高轉速[min^-1]	扭轉彈性常數[N?m/rad]	轉動慣量[kg?m²]	質量[kg]
CPE-19	0.7	1.4	0.2	1	6000	500	0.69×10^-6	0.015
CPE-29	2	4	0.2	1	6000	700	5.80×10^-6	0.050
CPE-39	5	10	0.2	1	6000	1900	18.50×10^-6	0.080

※CPE-19的各轉矩為孔徑4mm以上時的數值。

※最高轉速未考慮動平衡。

※轉動慣量及質量為最大孔徑時的數值。

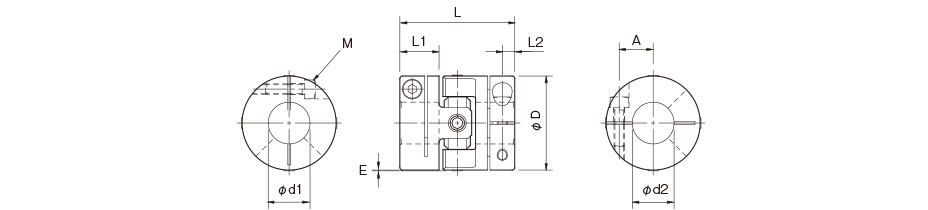

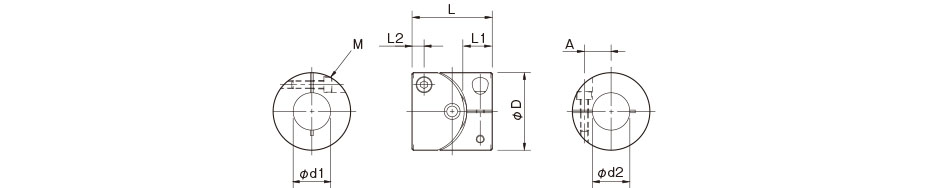

【尺寸】

單位[mm]

型號	d1, d2		D	L	L1	L2	M	A
型號	最小	最大	D	L	L1	L2	M	A
CPE-19	3	8	19	19.4	6	3	M2.5	6
CPE-29	6	14	29	30	9.5	4.5	M3	10
CPE-39	8	20	39	40	12.5	6	M4	14

※關于軸插入長度，請插入直至達到L1尺寸。（注：軸無法貫穿。）

※對方安裝軸的尺寸公差為h7級。

【標準孔徑】

型號	標準孔徑d1?d2[mm]
型號	3	4	5	6	6.35	7	8	9.525	10	11	12	14	15	16	18	19	20
CPE-19	○	●	●	●	●	●	●
CPE-29				●	●	●	●	●	●	●	●	●
CPE-39							●	●	●	●	●	●	●	●	●	●	●

※CPE-19孔徑3mm的轉矩受軸連接部分的保持力限制，常用轉矩為0.4N?m，最大轉矩為0.8N?m。

※可提供的孔徑范圍為尺寸表的最小孔徑以上，最大孔徑以下，關于上表以外的孔徑，孔加工另行收費。

摩擦阻尼效果
