樹脂保護罩，能吸收振動，安裝誤差導致的軸反力極小

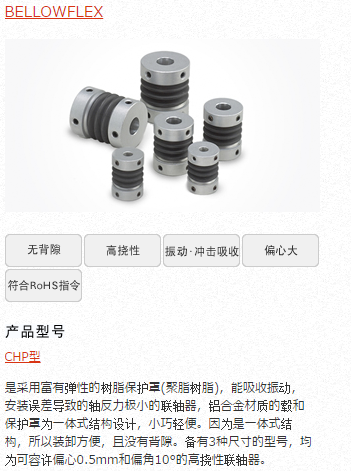

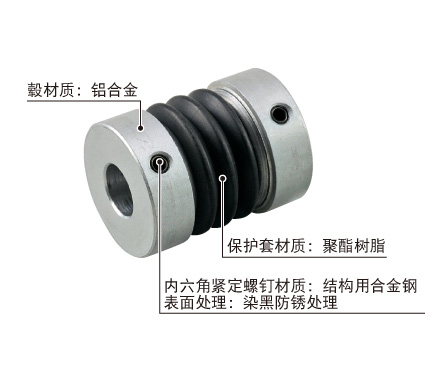

是采用富有彈性的樹脂保護罩(聚酯樹脂)，能吸收振動，安裝誤差導致的軸反力極小的聯軸器，鋁合金材質的轂和保護罩為一體式結構設計，小巧輕便。因?yàn)槭且惑w式結構，所以裝卸方便，且沒有背隙。備有3種尺寸的型號，均為可容許偏心0.5mm和偏角10°的高撓性聯軸器。
用途金融終端設備、測試設備、印刷機械
容許最大10°的偏角
聚酯樹脂保護罩的撓曲性出色。
安裝誤差導致的軸反力小
采用聚酯樹脂保護罩，能夠吸收振動，安裝誤差導致的軸反力極小。
CHP MODEL
【規格】
| 型號 | 轉矩 | 允許誤差 | 最高轉速[min-1] | 靜態扭轉彈性常數[N?m/rad] | 轉動慣量[kg?m2] | 質量[kg] | |||
|---|---|---|---|---|---|---|---|---|---|
| 常用[N?m] | 最大[N?m] | 偏心[mm] | 偏角[°] | 軸向[mm] | |||||
| CHP-20 | 0.4 | 0.8 | 0.5 | 10 | ±0.5 | 9000 | 5.9 | 6.30×10-7 | 0.012 |
| CHP-26 | 0.7 | 1.4 | 0.5 | 10 | ±0.5 | 7000 | 12.5 | 2.40×10-6 | 0.026 |
| CHP-34 | 1.5 | 3.0 | 0.5 | 10 | ±0.5 | 5500 | 32.8 | 7.90×10-6 | 0.051 |
※靜態扭轉彈性常數值為20℃時的數值。
※轉動慣量及質量為最小孔徑時的數值。

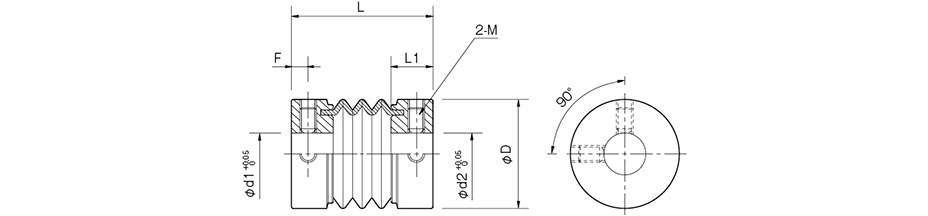

【尺寸】
| 型號 | d1, d2 | D | L | L1 | F | M | |
|---|---|---|---|---|---|---|---|
| 最小 | 最大 | ||||||
| CHP-20 | 3 | 8 | 20 | 28 | 8 | 3 | M3 |
| CHP-26 | 6 | 13 | 26 | 34 | 10 | 4 | M4 |
| CHP-34 | 8 | 18 | 34 | 40 | 12 | 5 | M5 |
※CHP-20中與孔徑φ3組合時，緊定螺釘?shù)拇蜷_(kāi)角度為120°。
【標準孔徑】
| 型號 | 標準孔徑 d1?d2[mm] | |||||
|---|---|---|---|---|---|---|
| 3-3 | 5-5 | 6-6 | 8-8 | 10-10 | 12-12 | |
| CHP-20 | ● | ● | ● | |||
| CHP-26 | ● | ● | ● | |||
| CHP-34 | ● | ● | ● | |||
※對方安裝軸的尺寸公差為h8級。
※標準孔徑以外時需再加工。
