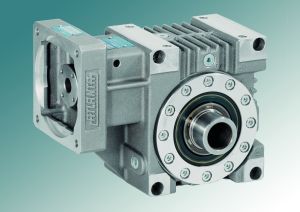

ATLANTA傘齒輪BG減速機

BG標準系列伺服傘齒輪減速箱完美的應用在需求較好性能，定位和重復定位的案例中。減速箱根據最先進的伺服馬達技術開發，實現了緊湊型裝配。背隙小于6弧分?，F(xiàn)在提供三種尺寸（BG 50 到 BG 80）減速箱，輸入轉速高達5000rpm.減速比從4.75至9.25:1.輸出扭矩也達到了450Nm。多種聯軸器和接口法蘭的應用，使減速箱輕松裝配幾乎所有伺服馬達。減速機的中空軸輸出可以安裝輸出軸，齒輪軸，或其他驅動部件。該系列減速箱的典型應用包括精密回轉軸驅動，龍門型設備，物料搬運軸驅動，電子生產線的軸驅動。服務的行業包括物料搬運，自動化，航空航天，機床和機器人。

傘齒輪型 BG

BG標準系列伺服傘齒輪減速箱完美的應用在需求較好性能，定位和重復定位的案例中。減速箱根據最先進的伺服馬達技術開發，實現了緊湊型裝配。背隙小于6弧分。

現在提供三種尺寸（BG 50 到 BG 80）減速箱，輸入轉速高達5000rpm.減速比從4.75至9.25:1.輸出扭矩也達到了450Nm。多種聯軸器和接口法蘭的應用，使減速箱輕松裝配幾乎所有伺服馬達。減速機的中空軸輸出可以安裝輸出軸，齒輪軸，或其他驅動部件。

該系列減速箱的典型應用包括精密回轉軸驅動，龍門型設備，物料搬運軸驅動，電子生產線的軸驅動。服務的行業包括物料搬運，自動化，航空航天，機床和機器人。

齒輪：最優化的內部齒輪設計，保證了高效率和減速箱背隙小于6弧分。

軸承：輸出軸采用了圓錐滾子軸承提供更高的徑向和軸向負載能力。

殼體：輕質鋁合金殼體有高的散熱性能，配合多種法蘭接合馬達，實現多個安裝面安裝。

輸出軸：輸出軸采用鍵連接和夾緊盤連接方式。我們提供一些附件包括輸出軸，齒輪齒條，或其他的傳動連接部件。

該系列減速箱選型基礎是峰值扭矩，通常發生在加速或減速過程中。峰值扭矩取決于負載情況，速度/加速時間，和其他作用在軸上附加力。如需選型信息請點擊如下PDF 鏈接。

關于應用和選型的幫助，請電話，傳真或者發郵件聯系我們。您的申請信息將由我們的專門的工程師回復，他將給您提供最優的應用解決方案。

下面表格列出了傘齒輪型（BG）伺服減速箱在各種不同速度下，各個減速比的扭矩范圍（Nm）。要得到正確的選項還用有相應的使用系數。

如需相關減速箱的尺寸數據，請點擊表格左側的“減速箱尺寸”

減速箱尺寸	速比	峰值扭矩 (Nm) *	基于輸入轉速的輸出扭矩(Nm)*
減速箱尺寸	速比	峰值扭矩 (Nm) *	500 rpm	1,000 rpm	1,500 rpm	3,000 rpm	4,000 rpm	5,000 rpm
3 (BG 50)	4.75	160	100	100	100	100	100	100
	6.75	160	100	100	100	100	100	100
	9.25	125	100	100	100	100	100	100
4 (BG 63)	4.75	330	200	200	200	200	200	200
	6.75	330	200	200	200	200	200	200
	9.25	260	200	200	200	200	200	200
5 (BG 80)	4.75	700	450	450	450	450	450	450
	6.75	680	450	450	450	450	450	450
	9.25	550	450	450	450	450	450	450

*該表數值基于12000小時的額定扭矩下測的。如果連續工作，請與我們聯系。峰值扭矩值基于齒輪的極限強度。信息如有變更，恕不另行通知。

部分暢銷型號：
51 03 005	51 14 009	51 44 007	51 45 907	51 83 509	51 84 209	51 85 105
51 03 007	51 14 015	51 44 009	51 45 909	51 83 515	51 84 215	51 85 107
51 03 009	51 15 005	51 44 015	51 45 915	51 83 805	51 84 305	51 85 109
51 03 015	51 15 007	51 44 105	51 83 105	51 83 807	51 84 307	51 85 115
51 04 005	51 15 009	51 44 107	51 83 107	51 83 815	51 84 309	51 85 205
51 04 007	51 15 015	51 44 109	51 83 109	51 83 905	51 84 315	51 85 207
51 04 009	51 43 105	51 44 115	51 83 115	51 83 907	51 84 405	51 85 209
51 04 015	51 43 107	51 44 205	51 83 205	51 83 909	51 84 407	51 85 215
51 05 005	51 43 109	51 44 207	51 83 315	51 83 915	51 84 409	51 85 405
51 05 007	51 43 115	51 44 209	51 83 405	51 84 005	51 84 415	51 85 407
51 05 009	51 43 205	51 45 709	51 83 407	51 84 007	51 84 505	51 85 815
51 05 015	51 43 207	51 45 715	51 83 409	51 84 009	51 84 507	51 85 905
51 13 005	51 43 209	51 45 805	51 83 415	51 84 015	51 84 509	51 85 907
51 13 007	51 43 215	51 45 807	51 83 505	51 84 105	51 84 515	51 85 909
51 13 009	51 43 305	51 45 809	51 83 507	51 84 107	51 84 605	51 85 915
