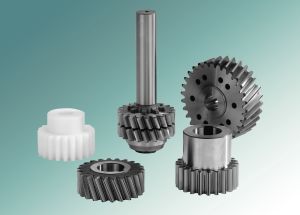

使用小齒輪的優點 當你在齒輪齒條傳動系統中選擇一款小齒輪的時候，齒輪的節圓直徑對系統的影響是至關重要的。亞特蘭擁有廣泛的小齒輪產品，包括ISO法蘭齒輪，它給工程師在對產品設計優化時帶來了更多的靈活性。亞特蘭新系列的TR法蘭齒輪，齒輪的節圓直徑明顯減小，從而降低了減速機所需要的啟動扭矩與減速比。由于齒輪的半徑小了，也減小了減速箱與齒輪的線性間隙。使用小齒輪的另外一個顯著優勢就是：線性度剛度和減速箱的扭矩有關，線性度與齒輪直徑的平方成反比，因此，使用的齒輪直徑每小一半，線性度就可以比原先增強4倍。

示例：

以下的這個例子可以讓你充分了解到使用小齒輪的優勢

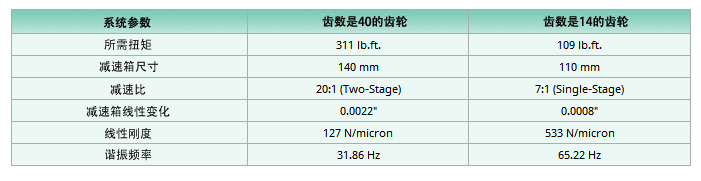

客戶需要用每分鐘2000英寸的速度來移動7000磅的物體，并以每秒66.67英寸進行加速。加速力為1489磅。我們選擇了40齒和14齒，模數是3的斜齒輪進行較：

以上示例中看出，很明顯，使用小齒輪所需啟動扭矩減少，減速箱尺寸、減速比也相應減少。背隙減少了三分之二、線性剛度增長了4倍，諧振頻率是原來的兩倍多。

小齒輪的優勢：

減少所需啟動扭矩

減少減速比、更經濟

減速箱尺寸更小

減速機體積縮小，更經濟

得到更精密的背隙

減速箱線性剛度增強

系統諧振頻率提高

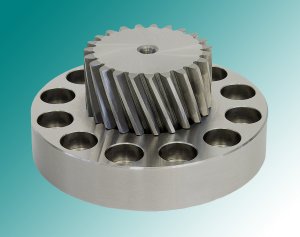

法蘭齒輪

我們最近擴充了符合ISO 9409-1的法蘭齒輪系列。這讓機械設計師能更加靈活的選擇合適的法蘭齒輪滿足應用需求。

新系列TR法蘭齒輪采用緊湊型設計，實現降低安裝后驅動扭矩的需求。以往的法蘭齒輪，由于齒輪有較大的齒輪節圓，安裝后增加了減速箱的輸出扭矩。

新系列TR法蘭齒輪，齒輪節圓明顯的小很多，減少了驅動扭矩的需求，允許使用更小的減速箱裝配。該齒輪方便裝配，如果后續需要維修，也方便更換。

淬火&磨削的齒輪精度達到了DIN 5級，有直齒和斜齒類型，從模數2到模數8.該齒輪可以裝配到任何輸出法蘭符合ISO 9409-1的減速箱上。如下：

ISO 接口	亞特蘭 HT	阿爾法 TP	斯德博PH	Apex（精銳廣用）	紐卡特PLFN
A-31.5	---	TP 004	PH3	AD 064	PLFN 64
A-40	98.83.XXX	---	---	---	---
A-50	98.84.XXX	TP 010	PH4	AD 090	PLFN 90
A-63	98.85.XXX	TP 025	PH5	AD 110	PLFN 110
A-80	98.86.XXX	TP 050	PH7	AD 140	PLFN 140
A-125	---	TP 110	PH8	AD 200	---
A-140	---	TP 300	PH9	AD 255	---
A-160	---	TP 500	PH10	---	---

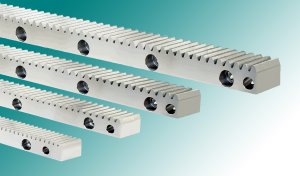

TR齒輪，擁有低慣量和高精度的特性，與亞特蘭精密齒條配合使用，能達到動態軸驅動的非常高定位精度和重復定位精度。

下面表格列出了ISO接口種類和齒輪尺寸。如需 PDF目錄，請點擊斜齒類，直齒類。

A-31.5接口（20mm子口，31.5mm螺栓分布圓）

齒形	產品型號	模數	齒數	節圓直徑 (mm)
斜齒	78.20.526	2	26	55.20
斜齒	78.20.527	2	27	57.29
斜齒	78.20.529	2	29	61.54
斜齒	78.20.535	2	35	74.30

A-40接口（25mm子口，40mm螺栓分布圓）

齒形	產品型號	模數	齒數	節圓直徑 (mm)
斜齒	78.25.529	2	29	61.54

A-50接口（31.5mm子口，50mm螺栓分布圓）

齒形	產品型號	模數	齒數	節圓直徑 (mm)
直齒	78.21.813	2	13	27.47
直齒	78.21.817	2	17	33.95
斜齒	78.21.912	2	12	27.46
斜齒	78.20.526 + 265.78.001	2	26	55.20
斜齒	78.20.527 + 265.78.001	2	27	57.29
斜齒	78.20.529 + 265.78.001	2	29	61.54
斜齒	78.21.533	2	33	70.00
斜齒	78.20.535 + 265.78.001	2	35	74.30
斜齒	78.20.536	2	36	76.39
斜齒	78.21.537	2	37	78.50
斜齒	78.31.531	3	31	98.70

A-63接口（40mm子口，63mm螺栓分布圓）

齒形	產品型號	模數	齒數	節圓直徑 (mm)
直齒	78.22.813	2	13	27.47
直齒	78.22.824	2	24	48.81
直齒	78.32.813	3	13	41.20
斜齒	78.22.912	2	12	27.46
斜齒	78.22.923	2	23	48.81
斜齒	78.20.526 + 265.78.002	2	26	55.20
斜齒	78.20.527 + 265.78.002	2	27	57.29
斜齒	78.20.529 + 265.78.002	2	29	61.54
斜齒	78.20.535 + 265.78.002	2	35	74.30
斜齒	78.22.540	2	40	84.90
斜齒	78.22.545	2	45	95.50
斜齒	78.32.912	3	12	41.20
斜齒	78.30.530	3	30	95.49

A-80接口（50mm子口，80mm螺栓分布圓）

齒形	產品型號	模數	齒數	節圓直徑 (mm)
直齒	78.23.813	2	13	27.47
直齒	78.23.824	2	24	48.81
直齒	78.33.813	3	13	27.47
直齒	78.33.820	3	20	60.48
直齒	78.43.813	4	13	54.93
斜齒	78.21.923	2	23	48.81
斜齒	78.20.526 + 265.78.001 + 265.78.003	2	26	55.20
斜齒	78.20.527 + 265.78.001 + 265.78.003	2	27	57.29
斜齒	78.20.529 + 265.78.001 + 265.78.003	2	29	61.54
斜齒	78.21.533 + 265.78.003	2	33	70.00
斜齒	78.20.535 + 265.78.001 + 265.78.003	2	35	74.30
斜齒	78.20.536 + 265.78.003	2	36	76.39
斜齒	78.21.537 + 265.78.003	2	37	78.50
斜齒	78.33.912	3	12	41.20
斜齒	78.33.919	3	19	60.48
斜齒	78.31.531 + 265.78.003	3	31	98.70
斜齒	78.33.535	3	35	111.40
斜齒	78.33.540	3	40	127.30
斜齒	78.43.912	4	12	54.93
斜齒	78.40.530	4	30	127.32
斜齒	78.50.521	5	21	111.40

A-125接口 (80 mm 子口, 125 mm 螺栓分布圓)

齒形	產品型號	模數	齒數	節圓直徑 (mm)
直齒	78.34.813	3	13	27.47
直齒	78.34.820	3	20	60.48
直齒	78.44.813	4	13	54.93
直齒	78.44.821	4	21	84.88
直齒	78.54.813	5	13	68.66
直齒	78.54.819	5	19	95.49
直齒	78.64.813	6	13	82.40
直齒	78.64.816	6	16	95.49
斜齒	78.34.912	3	12	41.20
斜齒	78.34.919	3	19	60.48
斜齒	78.31.531 + 265.78.003 + 265.78.004	3	31	98.70
斜齒	78.33.535 + 265.78.004	3	35	111.40
斜齒	78.33.540 + 265.78.004	3	40	127.30
斜齒	78.44.912	4	12	54.93
斜齒	78.44.920	4	20	84.88
斜齒	78.40.530 + 265.78.004	4	30	127.32
斜齒	78.54.918	5	18	95.49
斜齒	78.50.521 + 265.78.004	5	21	111.40
斜齒	78.50.536	5	36	190.98
斜齒	78.64.912	6	12	94.40
斜齒	78.64.915	6	15	95.49

A-140 接口 (180 mm 子口, 140 mm 螺栓分布圓)

齒形	產品型號	模數	齒數	節圓直徑 (mm)
直齒	78.46.813	4	13	54.93
直齒	78.46.821	4	21	84.88
直齒	78.56.815	5	15	77.27
直齒	78.56.820	5	20	100.80
直齒	78.66.813	6	13	82.40
直齒	78.66.817	6	17	113.90
斜齒	78.46.912	4	12	54.93
斜齒	78.46.920	4	20	84.88
斜齒	78.56.914	5	14	77.27
斜齒	78.56.919	5	19	100.80
斜齒	78.66.912	6	12	82.39
斜齒	78.66.916	6	16	101.86

A-160 接口 (200 mm 子口, 160 mm 螺栓分布圓)

齒形	產品型號	模數	齒數	節圓直徑 (mm)
直齒	78.57.813	5	13	68.66
直齒	78.57.820	5	20	100.80
直齒	78.67.813	6	13	82.40
直齒	78.67.817	6	17	113.90
直齒	78.87.813	8	13	109.86
斜齒	78.57.912	5	12	68.66
斜齒	78.57.919	5	19	100.80
斜齒	78.67.912	6	12	82.39
斜齒	78.67.916	6	16	101.86
斜齒	78.87.912	8	12	109.86
